 智能照明系统 >> 智能照明控制模块 >> 6路智能照明开关模块,智能照明控制模块

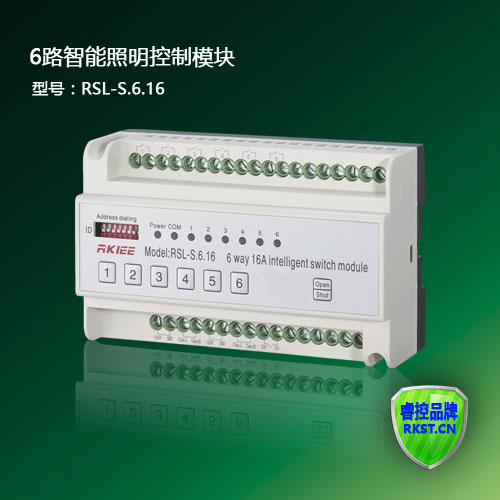

   6路智能照明开关模块,智能照明控制模块
产品名称:
6路智能照明开关模块,智能照明控制模块
规格型号:
RSL-S.6.16
你当前的代理价:
你不是代理商
更多优惠请致电:
0577-61711633
手机及微信号:
13588910177
样本资料下载:
综合资料PDF    智能照明系统PDF
  产 品 说 明 和我洽谈

RSL-S.6.16型6路16A(20A)智能照明开关执行模块,智能控制模块,灯光控制模块

睿控智能照明控制管理系统是一套配置、监控、管理为一体的系统软件:

性能描述:
1,标准导轨式安装占8个模数位;
2,提供6路16A(20A)继电器开关,每回来可独立控制3500W设备开关;
3,可设置各回路的开机初始值;
4,具备多回路顺序延时启动功能,避免同时启动造成对电网的冲击;
5,设置两组互锁模式,能控制3组窗帘;;
6,设置3互锁模式,能控制两台中央空调的低速、中速和高速档位;
7,执行场景命令后立即向监控中心返回各个回路的实际开关状态;
8,具有本机及远程编程、测试功能;
9,自带应急开关按键,方便调试;
10,自带回路状态指示灯,开关状态一目了然;
11,支持在线刷新程序;
12,采用CAN-BUS总线通信;

技术参数:
1,供电电压: DC24V,90mA ;
2,受控回路:6路继电器开关或是3组窗帘;
3,继电器回路开关负载 (阻性):AC 250V / 抗浪涌能力达到170A以上;
4,继电器切换电流:16A;
5,继电器机械耐久性:10,000,000次;
6,继电器电耐久性:100,000次;
7,静功率消耗:0.5W ;
9,功耗:8W;
10,控制端口:2×CAN-BUS;
11.网络连接设备数量:64个;
12,外观尺寸:143mm(L)×90mm(W)×57mm(H);
13,重       量:420g/pcs;

负载性质 电阻性负载 电感性负载 电容性负载
建议使用 30% 20% 15%
标称量值 16A 16A 16A
安全使用 4.8A 3.2A 2.4A
相应负载 如碘钨灯、白炽灯等 如日光灯、带变压器的LED灯等 常见的带镇流器的LED灯等

照明负载参考
白炽灯   2400W
日光灯T5/T8 并联补偿 1600W
DUO回路 1600W
低压卤素灯 电感变压器 1300W
电子变压器 1600W
卤素灯230V

2400W
Dulux灯 无补偿 1200W
并联补偿 1200W
水银灯 无补偿 2100W
并联补偿 2100W
电子镇流器数量 18W 23
24W 23
36W 14
58W 11
80W 10
开关容量(触点) 冲击电流(150us) 400A
冲击电流(250us) 320A
冲击电流(600us) 200A

外形尺寸图:

接线图:

功能实现描述(例举):
本产品为导轨式安装,含6路智能继电器,每回路可独立控制3300W灯具的开关,带应急按键,LED灯时时指示各个回路开关状态,可设置为互锁控制3组窗帘开合;
